Bir ABB PLC nasıl programlanır?

Selam! Ben bir ABB DCS/PLC tedarikçisiyim ve bugün bir ABB PLC'nin nasıl programlanacağını sizinle paylaşacağım. İster endüstriyel otomasyon dünyasında bir acemi ya da becerilerinizi fırçalamak isteyen tecrübeli bir profesyonel olun, bu rehber sizin için.

ABB PLC'lerin temellerini anlamak

Programlamaya dalmadan önce, bir ABB PLC'nin ne olduğunu ve neler yapabileceğini anlamak önemlidir. Programlanabilir bir mantık denetleyicisi (PLC), endüstriyel işlemlerin otomasyonu için kullanılan sağlamlaştırılmış bir bilgisayardır. ABB, güvenilirliği, esnekliği ve yüksek performanslarıyla bilinen çok çeşitli PLC'ler sunar.

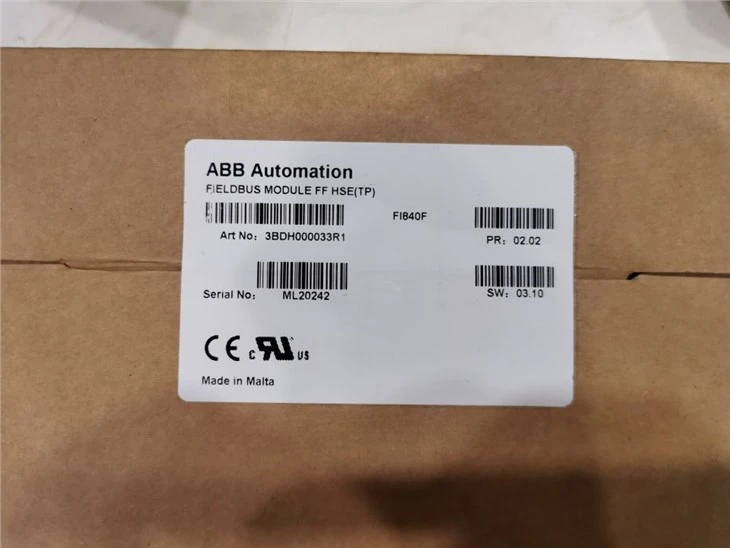

Popüler modellerden biriABB Innis21. Küçük ölçekli kontrol sistemlerinden büyük endüstriyel tesislere kadar çeşitli uygulamalar için mükemmel bir seçimdir. Başka bir önemli bileşenABB FI840Ffarklı cihazları ve sensörleri PLC'ye bağlamaya yardımcı olan bir FieldBus modülüdür.

ABB PLC programlamasına başlamak

1. Doğru programlama yazılımını seçin

ABB, kullanıcı dostu ve güçlü programlama yazılımı sağlar. Yazılım, programlar oluşturmanıza, düzenlemenize ve PLC'ye indirmenize olanak tanır. Yaygın olarak kullanılan yazılımlardan bazıları ABB Automation Builder'ı içerir. Bu yazılım, yeni başlayanlar için bile anlamayı ve kullanmayı kolaylaştıran grafik bir arayüze sahiptir.

2. PLC donanımını bilgilendirin

ABB PLC'nizin fiziksel düzenini bilmeniz gerekir. Giriş ve çıkış modüllerini, güç kaynağını ve iletişim bağlantı noktalarını tanımlayın. Tüm donanımın düzgün bir şekilde kurulduğundan ve bağlı olduğundan emin olun. Gevşek bağlantıları veya hasarlı bileşenleri kontrol edin.

3. Programlama dillerini öğrenin

ABB PLC'ler çeşitli programlama dillerini destekler ve en yaygın kullanılanlar merdiven diyagramı (LD), Fonksiyon Bloğu Diyagramı (FBD) ve yapılandırılmış metin (ST) 'dir.

• Merdiven Diyagramı (LD): Öğrenmek için en kolay programlama dillerinden biridir. Elektrik merdiveni diyagramlarına benzer grafiksel bir temsil kullanır. Merdivendeki her basamak mantıksal bir işlemi temsil eder. Örneğin, giriş ve çıkış koşullarını temsil etmek için kontakları ve bobinleri kullanabilirsiniz.
• Fonksiyon bloğu diyagramı (FBD): Bu dil, farklı işlevleri temsil etmek için işlev bloklarını kullanır. Fonksiyon blokları, karmaşık kontrol algoritmaları oluşturmak için birleştirilebilir. Bu programlamanın daha görsel bir yoludur ve matematiksel ve mantıksal operasyonları temsil etmek için mükemmeldir.
• Yapılandırılmış Metin (ST): C gibi yüksek düzeyde programlama dillerine benzer metin tabanlı bir programlama dilidir. Karmaşık algoritmalar ve hesaplamalar yazmak için kullanışlıdır.

İlk Programınızı Oluşturma

1. Program hedeflerini tanımlayın

Kodlamaya başlamadan önce, programınızın ne yapması gerektiğini açıkça tanımlamanız gerekir. Örneğin, bir konveyör bantını, motoru veya bir sıcaklık sensörünü kontrol ediyor musunuz? Giriş ve çıkış gereksinimlerini yazın.

2. Program yapısını oluşturun

Programlama yazılımınızda, programınızın temel yapısını oluşturarak başlayın. Programı farklı bölümlere veya işlevlere bölebilirsiniz. Örneğin, başlatma için bir bölüm, ana kontrol mantığı için bir bölüm ve hata işleme için bir bölümünüz olabilir.

3. Mantığı yaz

Diyelim ki basit bir motoru kontrol etmek için merdiven diyagramı kullanıyorsunuz. Bir basamak oluşturarak başlayacaksınız. Sol - Rung'ın el tarafında, giriş koşullarını temsil eden kontakları yerleştireceksiniz. Örneğin, bir başlangıç ​​düğmeniz varsa, normalde açık bir kişi yerleştireceksiniz. Sağ tarafta, motorun çıkışını temsil eden bir bobin yerleştireceksiniz.

|-[Başlat düğmesi]-| (motor bobini) |

Başlat düğmesine basılırsa, kontak kapanır ve motor bobine enerji verilir.

4 Test ve hata ayıklama

Programınızı yazdıktan sonra, test etme zamanı. Programı gerçek donanıma bağlamadan test etmek için programlama yazılımındaki simülasyon özelliğini kullanabilirsiniz. Mantıksal hatalar veya yanlış çıkışlar olup olmadığını kontrol edin. Herhangi bir sorun bulursanız, geri dönün ve programınızı düzenleyin.

Gelişmiş programlama teknikleri

1. Zamanlayıcılar ve tezgahları kullanarak

Zamanlayıcılar ve sayaçlar PLC programlamasında çok yararlıdır. Örneğin, bir işlemin süresini kontrol etmek için bir zamanlayıcı kullanabilirsiniz. Merdiven diyagramında Ton (zamanlayıcı açık - gecikme) gibi zamanlayıcı işlevlerini kullanabilirsiniz.

|-[başlangıç]-| (ton zamanlayıcı)-| (çıktı) |

Zamanlayıcı, başlangıç ​​girişi etkinleştirildiğinde başlar. Belirli bir süreden sonra çıktı enerjilendirilir.

Sayaçlar olayları saymak için kullanılabilir. Örneğin, bir konveyör bandından geçen ürün sayısını sayabilirsiniz.

2. Diğer cihazlarla iletişim

ABB PLC'ler sensörler, aktüatörler ve diğer PLC'ler gibi diğer cihazlarla iletişim kurabilir. Modbus, Profibus veya Ethernet gibi farklı iletişim protokollerini kullanabilirsiniz. Örneğin, MODBUS kullanarak bir sıcaklık sensörü ile iletişim kurmak istiyorsanız, PLC'yi Modbus protokolünü kullanmak ve iletişim parametrelerini ayarlamak için yapılandırmanız gerekir.

Ortak sorunların giderilmesi

1. Donanım sorunları

PLC'niz düzgün çalışmıyorsa, donanım sorunlarından kaynaklanabilir. Güç kaynağı, giriş ve çıkış modülleri ve iletişim kablolarını kontrol edin. Tüm modüllerin düzgün oturduğundan ve hasar belirtisi olmadığından emin olun.

2. Yazılım sorunları

Bazen sorun programda olabilir. Sözdizimi hataları, mantıksal hatalar veya yanlış yapılandırma ayarları olup olmadığını kontrol edin. Bu sorunları bulmak ve çözmek için programlama yazılımındaki teşhis araçlarını kullanabilirsiniz.

Çözüm

Bir ABB PLC'nin programlanması ilk başta göz korkutucu görünebilir, ancak doğru bilgi ve uygulama ile çok daha kolay hale gelir. Temel bilgilerle başlamayı, uygulamanız için doğru programlama dilini seçmeyi ve programlarınızı iyice test etmeyi unutmayın.

ABB DCS/PLC ürünleri satın almakla ilgileniyorsanız veya programlama konusunda daha fazla yardıma ihtiyacınız varsa, ulaşmaktan çekinmeyin. Endüstriyel otomasyon ihtiyaçlarınız için en iyi çözümleri bulmanıza yardımcı olmak için buradayız.
