Elektromanyetik Akış Ölçerlerin Avantajları
Çıkıntılı parçalar olmadan engelsiz akış geçişi
Hareketli parça yok
Ek basınç düşüşü yok
Temel olarak akış profilinden bağımsızdır, yalnızca kısa giriş ve çıkış bölümleri gereklidir
Sıcaklık, yoğunluk, viskozite, konsantrasyon ve elektrik iletkenliğindeki değişikliklerden etkilenmez
Kimyasal olarak agresif veya aşındırıcı ölçüm ortamları için uygun malzeme seçimi
Kirlenme ve birikintilerden etkilenmez
Özellikle hidrolik katıların taşınması için uygundur
Akış hızı ile ölçülen değişken arasındaki doğrusal ilişki
Her iki akış yönünde de çalışır (ileri ve geri)
Ölçüm aralığı ayarı optimize edilebilir
Az bakım gerektirir ancak bakımı yine de kolaydır

Elektromanyetik Akış Ölçerlerin Dezavantajları
Yalnızca sıvılar için
Alt iletkenlik sınırı 0,05 μS/cm
Gaz kalıntıları hatalara neden olur

Elektromanyetik Akış Ölçerlerin Uygulamaları
Elektromanyetik sayaçlar, ölçülen malzemenin elektriksel olarak iletken olması koşuluyla çoğu sıvıyı ve bulamaçları işleyebilir. Akış tüpü doğrudan borunun içine monte edilir. Sayacın karşısındaki basınç düşüşü, eşdeğer uzunluktaki bir borudaki basınç düşüşüyle ​​aynıdır çünkü akışta hareketli parça veya engel yoktur. Voltmetre doğrudan akış tüpüne takılabilir veya uzağa monte edilip blendajlı bir kabloyla bağlanabilir.

Elektromanyetik akış ölçerler, bir iletken manyetik alan içerisinde hareket ettiğinde bir voltajın indükleneceğini belirten Faraday'ın elektromanyetik indüksiyon yasasına göre çalışır. Sıvı iletken görevi görür; manyetik alan, akış tüpünün dışındaki enerjilendirilmiş bobinler tarafından oluşturulur. Üretilen voltajın miktarı akış hızıyla doğru orantılıdır. Boru duvarına monte edilen iki elektrot, ikincil eleman tarafından ölçülen voltajı tespit eder.

Elektromanyetik akış ölçerlerin büyük avantajları vardır: Zor ve aşındırıcı sıvıları ve çamurları ölçebilirler; ve eşit doğrulukla ileri ve geri akışı ölçebilirler. Daha önceki tasarımların dezavantajları, yüksek güç tüketimi ve başlangıçta sayacı sıfıra ayarlamak için dolu bir boru elde etme ve akışın olmaması ihtiyacıydı. Son gelişmeler bu sorunları ortadan kaldırdı. Darbe tipi uyarım teknikleri güç tüketimini azaltmıştır çünkü uyarım ünitedeki sürenin yalnızca yarısında meydana gelir. Sıfır ayarlara artık gerek yoktur.

Ultrasonik Debi Ölçerlerin Avantajları
Engelsiz akış geçişi
Hareketli parça yok
Ek basınç düşüşü yok
Kimyasal olarak agresif sıvılar için uygun malzeme seçimi
Akış hızı ile ölçülen değişken arasında doğrusal bir ilişki
Düşük bakım
Her iki akış yönünde de çalışır (ileri ve geri)
Sıcaklık, yoğunluk ve konsantrasyondan etkilenmeyen geçiş süresi ölçerler
Bireysel elemanlarla mevcut boruya daha sonra kurulum mümkündür ancak yerinde kalibrasyon gerekir

Ultrasonik Akış Ölçerlerin Dezavantajları
Sıvı ve gaz ölçümleri için hala sorunlu
Ses ışınının temsili bir kesitten geçmesi gerekir, dolayısıyla akış profili bağımlıdır. Uzun giriş ve çıkış bölümleri gereklidir
Mevduatlardan kaynaklanan hatalar
Transit süre ölçerler temiz sıvılar gerektirir
Doppler ölçüm cihazları yalnızca hafif kirlenme veya az miktarda gaz kabarcığı için
Doppler metreler sıcaklık, yoğunluk ve konsantrasyona bağlı olarak ses hızı değişikliklerinden etkilenir.
Ağır derecede kirlenmiş sıvılar için uygun değildir
Gaz kabarcıkları hatalara neden olur

Ultrasonik Akış Ölçerlerin Uygulamaları
Ultrasonik akış ölçerler Doppler ölçerler ve Seyahat Süresi (veya Transit) ölçerler olarak ikiye ayrılabilir. Doppler metreler sıvı akışının neden olduğu frekans kaymalarını ölçer. Borunun bir tarafına takılan bir kasaya iki dönüştürücü monte edilir. Ölçülecek sıvıya bilinen frekansta bir sinyal gönderilir. Sıvıdaki katı maddeler, kabarcıklar veya herhangi bir süreksizlik darbenin alıcı elemana yansımasına neden olur. Yansımaya neden olan sıvı hareket ettiği için geri dönen darbenin frekansı değişir. Frekans kayması sıvının hızıyla orantılıdır.
Yakın zamanda AC gücüyle veya şarj edilebilir bir güç paketiyle çalıştırılabilen taşınabilir bir Doppler ölçer geliştirildi. Algılama kafaları borunun dışına basitçe kelepçelenir ve cihaz kullanıma hazır hale gelir. Kasa dahil toplam ağırlık 22 lb'dir. 4 ila 20 mil amperlik çıkış terminallerinden oluşan bir set, ünitenin bir şerit grafik kaydediciye veya başka bir uzak cihaza bağlanmasına olanak tanır.
Seyahat süresi ölçerlerde borunun her iki tarafına monte edilmiş dönüştürücüler bulunur. Konfigürasyon, cihazlar arasında hareket eden ses dalgalarının 45 derecelik açıda olacağı şekildedir. Sıvı akış yönüne açı. Dönüştürücüler arasında dolaşan sinyalin hızı, iletim yönüne ve ölçülen sıvının hızına göre artar veya azalır. Sinyalin her iki yönde dönüşümlü olarak iletilmesiyle akışa orantılı bir zaman-diferansiyel ilişkisi elde edilebilir. Seyahat süresi ölçüm cihazlarının bir sınırlaması, sinyal saçılımını ve emilimini en aza indirmek için, ölçülen sıvıların nispeten sürüklenen gaz veya katı maddelerden arınmış olması gerektiğidir.

Fark Basınçlı Akış Ölçerlerin Avantajları
Sıvılar, gazlar ve buhar için evrensel olarak uygundur
Versiyon çeşitliliği nedeniyle viskozite gibi ekstrem durumlarda da kullanılabilir
Olağandışı durumlar için mümkün olan hesaplamalar
Aşırı sıcaklık ve basınçlara uygun
Aralık değişiklikleri mümkün
Nozullar için düşük basınç düşüşü

Fark Basınçlı Akış Ölçerlerin Dezavantajları
Akış hızı ile fark basıncı arasındaki karekök ilişkisi, dolayısıyla daha küçük aralık
Basınç ve yoğunluk değişikliklerinden etkilenir
Orifis plakaları için basınç düşüşü
Delikli plakaların kenar keskinliği garanti edilmelidir, bu nedenle katı madde veya kirlilik olmamalıdır
Çok uzun giriş ve çıkış bölümleri
Diferansiyel basınç hatları, bağlantı parçaları ve sensörler gerektiren pahalı kurulum
Kurulum ve bakım tecrübesi avantajlı
Yüksek bakım gereksinimleri

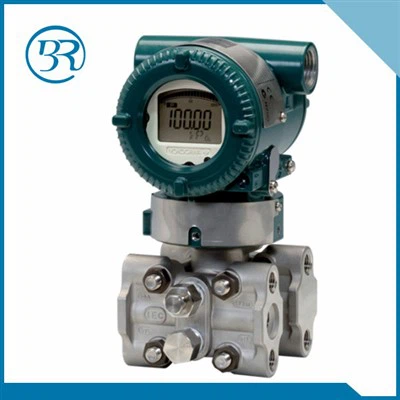

Fark Basınçlı Akış Ölçerlerin Uygulamaları
Bir sıvının akış hızının çıkarımsal ölçümü olarak diferansiyel basıncın kullanılması iyi bilinmektedir. Diferansiyel basınç debimetreleri günümüzde kullanılan en yaygın birimlerdir. Yüksek doğruluk sağlayan bu sayaçlar, bir boru kısıtlamasındaki basınç kaybını okuyarak sıvı akışını hesaplar. Tahminler, tüm sıvı akışı ölçüm uygulamalarının yüzde 50'sinden fazlasının bu tip üniteyi kullandığı yönündedir.

Fark basınçlı akış ölçerlerin temel çalışma prensibi, sayaçtaki basınç düşüşünün akış hızının karesi ile orantılı olduğu varsayımına dayanmaktadır. Akış hızı, basınç farkının ölçülmesi ve karekökünün çıkarılmasıyla elde edilir.

Çoğu akış ölçer gibi diferansiyel basınçlı akış ölçerler de birincil ve ikincil bir elemana sahiptir. Birincil eleman kinetik enerjide bir değişikliğe neden olur ve bu da boruda fark basıncını oluşturur. Ünite boru boyutuna, akış koşullarına ve sıvının özelliklerine uygun şekilde eşleştirilmelidir. Ve elemanın ölçüm doğruluğu makul bir aralıkta iyi olmalıdır. İkincil eleman fark basıncını ölçer ve gerçek akış değerine dönüştürülen sinyali veya okumayı sağlar.

Vortex Akış Ölçerlerin Avantajları
Hareketli parça yok
Sağlam yapı
Sıvılar, gazlar ve buhar için uygundur
Kolayca sterilize edilir
Basınç, sıcaklık ve yoğunluk değişikliklerinden etkilenmez
Akış hızı ile ölçülen değer arasında doğrusal bir ilişki

Vortex Akış Ölçerlerin Dezavantajları
Giriş ve çıkış bölümleri gerekli
Minimum Reynolds sayısı gerekli

Vortex Akış Ölçerlerin Uygulamaları
Vorteks ölçerler, bir sıvının blöf yapan bir nesnenin etrafından akması durumunda ortaya çıkan doğal bir olaydan yararlanır. Eddie'ler veya girdaplar dönüşümlü olarak nesnenin aşağı yönünde saçılır. Girdap saçılımının frekansı, sayaçtan akan sıvının hızıyla doğru orantılıdır.
aerodinamik nesne bir akış akışının ortasına yerleştirilir, bir dizi girdap dönüşümlü olarak nesnenin aşağı akışına saçılır. Girdap saçılımının sıklığı, boru hattında akan sıvının hızıyla doğru orantılıdır.
Akış ölçerin üç ana bileşeni, akış ölçer deliği boyunca monte edilmiş bir blöf gövde desteği, girdabın varlığını algılayan ve bir elektriksel darbe üreten bir sensör ve çıkışı akış hızıyla orantılı olan bir sinyal yükseltme ve koşullandırma vericisidir. . Sayaç, akış hızı veya akış toplamı ölçümleri için eşit derecede uygundur. Bulamaçlar veya yüksek viskoziteli sıvılar için kullanılması önerilmez.
